Коленвал AD-50
Арт. 00000001269
3 100 руб.
Нашли дешевле?
Хочу в подарок
Характеристики
В упаковке
:
10
маркировка двигателя
:
AD50 (CVT)
объем двигателя
:
50
тип запчасти
:
коленвал
Описание

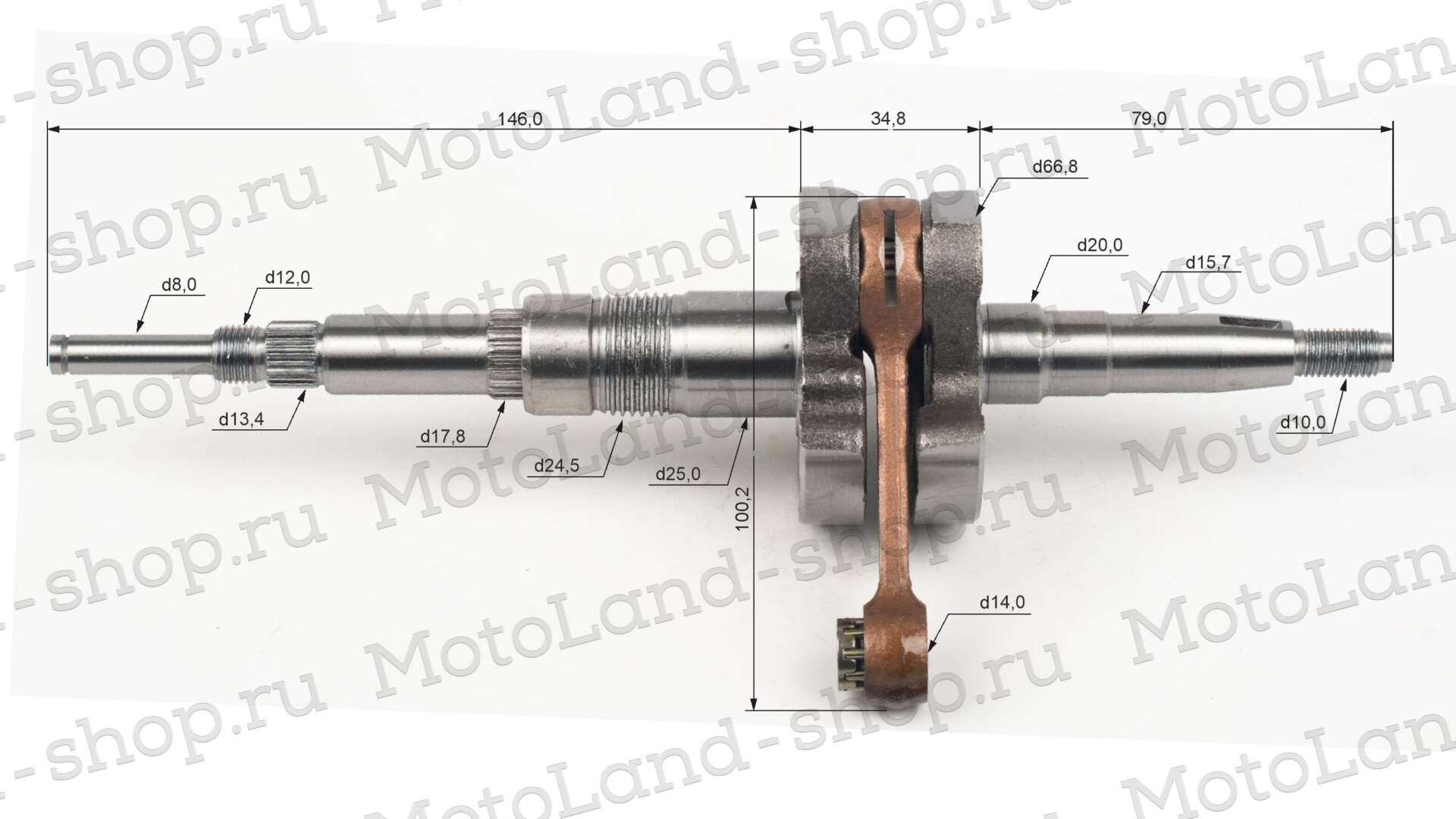

Коленвал AD-50
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Коленчатый вал для двигателя AD-50 представляет собой ключевой элемент кривошипно-шатунного механизма, предназначенный для преобразования возвратно-поступательного движения поршня в вращательное. Конструкция и особенности
Коленвал выполнен в виде цельной кованой конструкции из высокопрочной легированной стали (типа 42CrMo4 или аналогичной), обеспечивающей повышенную усталостную прочность и сопротивление изгибу под высокими нагрузками. Он имеет однокривошипную конфигурацию, типичную для одноцилиндровых или компактных многопоршневых дизелей, с центральной шатунной шейкой, соединенной с двумя опорными коренными шейками. Щеки коленвала усилены для минимизации вибраций, а поверхность шеек подвергнута прецизионной шлифовке и полировке для снижения трения и обеспечения герметичности масляных каналов.
На одном конце вала предусмотрена шпоночная посадка для соединения с маховиком или приводным механизмом, на другом — резьбовой или гладкий хвостовик для установки подшипников или муфты. Встроенные балансировочные грузы на щеках обеспечивают динамическую балансировку в сборе, что критично для дизельных двигателей с высоким крутящим моментом.
Основные размеры
Общая длина вала: 144,0 мм (от конца до конца, включая хвостовики).
Диаметр коренных шеек: 43,5 мм (с допуском на ремонтные размеры до 0,25 мм).
Диаметр шатунной шейки: 34,8 мм, с радиусом кривошипа 37,5 мм (половина хода поршня, составляющего 75,0 мм).
Ширина щек: 15,7 мм в центральной части, с фрезерованными площадками для технологической базы.
Длина опорных участков: 40,0 мм и 43,0 мм соответственно.
Дополнительные размеры: радиус галтели 4,0 мм, глубина шлицев или резьбы — до 6,1 мм.
Технические характеристики
Материал: Кованая сталь с термообработкой (закалка и отпуск) для достижения твердости 45–50 HRC на поверхностях шеек.
Масса: Примерно 2–3 кг (в зависимости от точной конфигурации), с учетом балансировочных элементов.
Рабочие параметры: Рассчитан на частоту вращения до 1500–1800 об/мин, с номинальным крутящим моментом для двигателей AD-50. Балансировка: Динамическая, в сборе с маховиком, для минимизации вибраций и шума.
Коленвал проходит обязательный контроль на биение (не более 0,02 мм) и твердость, а также испытания на усталостную прочность. Это обеспечивает надежную работу в условиях резервного или постоянного электроснабжения.
Коленвал выполнен в виде цельной кованой конструкции из высокопрочной легированной стали (типа 42CrMo4 или аналогичной), обеспечивающей повышенную усталостную прочность и сопротивление изгибу под высокими нагрузками. Он имеет однокривошипную конфигурацию, типичную для одноцилиндровых или компактных многопоршневых дизелей, с центральной шатунной шейкой, соединенной с двумя опорными коренными шейками. Щеки коленвала усилены для минимизации вибраций, а поверхность шеек подвергнута прецизионной шлифовке и полировке для снижения трения и обеспечения герметичности масляных каналов.
На одном конце вала предусмотрена шпоночная посадка для соединения с маховиком или приводным механизмом, на другом — резьбовой или гладкий хвостовик для установки подшипников или муфты. Встроенные балансировочные грузы на щеках обеспечивают динамическую балансировку в сборе, что критично для дизельных двигателей с высоким крутящим моментом.
Основные размеры
Общая длина вала: 144,0 мм (от конца до конца, включая хвостовики).
Диаметр коренных шеек: 43,5 мм (с допуском на ремонтные размеры до 0,25 мм).
Диаметр шатунной шейки: 34,8 мм, с радиусом кривошипа 37,5 мм (половина хода поршня, составляющего 75,0 мм).
Ширина щек: 15,7 мм в центральной части, с фрезерованными площадками для технологической базы.
Длина опорных участков: 40,0 мм и 43,0 мм соответственно.
Дополнительные размеры: радиус галтели 4,0 мм, глубина шлицев или резьбы — до 6,1 мм.
Технические характеристики
Материал: Кованая сталь с термообработкой (закалка и отпуск) для достижения твердости 45–50 HRC на поверхностях шеек.
Масса: Примерно 2–3 кг (в зависимости от точной конфигурации), с учетом балансировочных элементов.
Рабочие параметры: Рассчитан на частоту вращения до 1500–1800 об/мин, с номинальным крутящим моментом для двигателей AD-50. Балансировка: Динамическая, в сборе с маховиком, для минимизации вибраций и шума.
Коленвал проходит обязательный контроль на биение (не более 0,02 мм) и твердость, а также испытания на усталостную прочность. Это обеспечивает надежную работу в условиях резервного или постоянного электроснабжения.
В упаковке
10
маркировка двигателя
AD50 (CVT)
объем двигателя
50
тип запчасти
коленвал
узел двигателя и части кузова
коленвал/маслонасос
